Поддержание необходимого давления в лестничных клетках — это динамический процесс, поэтому здесь возникает много ошибок.
Проектирование и наладка систем противодымной защиты требуют точности в настройке автоматики и балансировке оборудования.
Подпор это динамический процесс поддержания перепада давления в строго определенном диапазоне.
Давление должно быть достаточно высоким, чтобы преграждать путь дыму, но при этом позволять человеку беспрепятственно открыть эвакуационную дверь.
| Параметр системы | Норма (Па) |
|---|---|
| Минимальный перепад | 20 |
| Максимальный перепад | 150 |
Выход за эти пределы является критическим нарушением при сдаче объекта. ГОСТ Р 53300-2009
В простых системах открытие любой двери приводит к резкому падению давления, а внезапное закрытие — к его скачкообразному росту.
Для решения этой проблемы используются компенсированные системы, которые автоматически подстраиваются под изменяющиеся условия.
«Основная задача компенсации — мгновенная реакция на изменение аэродинамического сопротивления защищаемой зоны при эвакуации людей.»
Поскольку давление в лестнице резко падает при открытии дверей и избыточно растет при их закрытии, применяются системы с регулируемой подачей.
При этом способе воздух подается в лестничную клетку только в одной точке. Точки подачи: Воздух может нагнетаться сверху (с кровли), снизу или в промежуточной точке. Ограничения: Для высоких зданий метод неэффективен. При открытии дверей вблизи точки подачи давление в удаленных частях шахты резко падает. Рекомендуется для зданий до 8–12 этажей (30,5 м).
Подача в нескольких точках обеспечивает равномерное распределение давления. Конфигурации: Система с воздуховодами (один вентилятор и вертикальный короб с отверстиями каждые 3 этажа) или система с несколькими отдельными вентиляторами. Преимущества: Высокая устойчивость к открытию дверей на разных уровнях здания.
При подаче воздуха снизу существует риск, что поток сразу уйдет через открытую наружную дверь первого этажа. Рекомендуется располагать приточные отверстия минимум на один этаж выше уровня выхода.

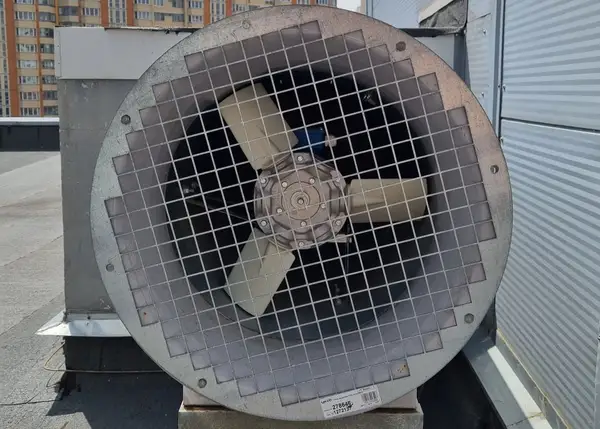

Если вентилятор установлен на крыше, существует опасность засасывания дыма, выходящего из окон или шахт дымоудаления, внутрь лестничного пространства.
Материал подготовлен на основе актуальных нормативных актов РФ и рекомендаций по разработке проектов систем ПД.
